Segundo Periodo
Conexión en paralelo
Un circuito paralelo es una conexión de dispositivos (generadores, resistencias, condensadores, bobinas, etc.) en la que los bornes o terminales de entrada de todos los dispositivos conectados coinciden entre sí, al igual que sus terminales de salida.1​
Siguiendo un símil hidráulico, dos depósitos de agua conectados en paralelo tendrán una entrada común que alimentará , así como una salida común que drenará ambos a la vez. En las viviendas todas las cargas se conectan en paralelo para tener el mismo voltaje.
.png)
Conexión en serie
-
La intensidad de corriente que recorre el circuito es la misma en todos los componentes.
​
-
La suma de las caídas de tensión es igual a la tensión aplicada. En la figura 1, se encuentran conectados en serie tres resistencias iguales. El voltaje para cada una es un tercio del voltaje total. En la figura 2 el voltaje que atraviesa la resistencia es proporcional a la resistencia de la unidad. En cada caso, la suma de los voltajes de los dispositivos individuales es igual al voltaje total.
-
La resistencia equivalente del circuito es la suma de las resistencias que lo componen.
-
La resistencia equivalente es mayor que la mayor de las resistencias del circuito.
Multimetro
Bloqueo de Pantalla (HOLD): Botón que permite “congelar” el valor que aparece en la pantalla. Es de mucha utilidad cuando se trabaja con medidas que varían con el tiempo. ¡Ojo¡, bloquea la pantalla, no la medida, aunque el valor que aparece en pantalla sea fijo, el valor de la medida sigue variando. La pantalla se desbloquea volviendo a pulsar al mismo botón.
Escala Manual (RANGE): Los modelos que tienen escala automática, tienen este botón para permitir el cambio entre cambiar la escala de forma manual.
MEDIDA DE VOLTAJES Un voltímetro (o un multímetro efectuando esa función) posee siempre una resistencia interna muy grande (de varios MΩ), y se coloca siempre en paralelo. Si las resistencias en el circuito son pequeñas comparadas con la resistencia interna del voltímetro, se puede suponer que ésta es infinita sin introducir un error apreciable en las ecuaciones. Sin embargo, en aquellos casos en que la resistencia en la que se está midiendo la diferencia de potencial el circuito sea grande hay que tener en cuenta la resistencia interna del voltímetro.
MEDIDA DE INTENSIDADES Un amperímetro (o un multímetro efectuando esa función) posee siempre una resistencia interna pequeña, y ha de colocarse en serie. En caso de que, por equivocación, se coloque en paralelo corremos el peligro de que la intensidad que entre en el amperímetro supere el máximo permitido, debido a que su resistencia interna es muy pequeña. Al superar dicho máximo se puede estropear el aparato o, si se está utilizando una entrada protegida, se fundirá el fusible de protección.
MEDIDA DE RESISTENCIAS La medida de las resistencias (el multímetro funcionando como ohmímetro) se efectúa básicamente a partir de la Ley de Ohm: se aplica una tensión (procedente de una pila interna del aparato) y se mide la corriente que circula por el circuito de medida. Para realizar una medida correcta es necesario que la resistencia a medir este libre, es decir, que NO esté conectada a un circuito.
Contactores
Un contactor es un elemento electromecánico que tiene la capacidad de establecer o interrumpir la corriente eléctrica de una carga, con la posibilidad de ser accionado a distancia mediante la utilización de elementos de comando, los cuales están compuesto por un circuito bobina / electroimán por la cual circula una menor corriente que la de carga en sí (incluso podría utilizarse baja tensión para el comando). Constructivamente son similares a los relés, y ambos permiten controlar en forma manual o automática, ya sea localmente o a distancia toda clase de circuitos.
.jpg)
Partes de un contactor
Carcasa
Es el soporte sobre el cual se fijan todos los componentes conductores al contactor. Es de un material no conductor, posee rigidez y soporta el calor no extremo. Además, es la presentación visual del contactor.
Electroimán
Es el elemento motor del contactor. Está compuesto por una serie de dispositivos. Los más importantes son el circuito magnético y la bobina. Su finalidad es transformar la energía eléctrica en magnetismo, generando así un campo magnético muy intenso, que provocará un movimiento mecánico.
Bobina
Es un arrollamiento de alambre de cobre muy delgado con un gran número de espiras, que al aplicársele tensión genera un campo magnético. Éste a su vez produce un campo electromagnético, superior al par resistente de los muelles, que a modo de resortes separan la armadura del núcleo, de manera que estas dos partes pueden juntarse estrechamente. Cuando una bobina se alimenta con corriente alterna, la intensidad que absorbe (denominada corriente de llamada) es relativamente elevada, debido a que el circuito solo tiene la resistencia del conductor.
Esta corriente elevada genera un campo magnético intenso, de manera que el núcleo puede atraer a la armadura y vencer la resistencia mecánica del resorte o muelle que los mantiene separados en estado de reposo. Una vez que el circuito magnético se cierra, al juntarse el núcleo con la armadura, aumenta la impedancia de la bobina, de tal manera que la corriente de llamada se reduce, obteniendo así una corriente de mantenimiento o de trabajo más baja.
Se hace referencia a las bobinas de la siguiente forma: A1 y A2.
Núcleo
Es una parte metálica, de material ferromagnético, generalmente en forma de E, que va fijo en la carcasa.Su función es concentrar y aumentar el flujo magnético que genera la bobina (colocada en la columna central del núcleo), para atraer con mayor eficiencia la armadura.
Espira de sombra
Se utiliza para evitar las vibraciones en un contactor. Se coloca de tal manera que abrace parte del campo magnético fijo generando vibraciones. Para evitarlo, la espira de sombra desfasa en el tiempo parte del flujo magnético, lo que a su vez desfasa en el tiempo la fuerza de atracción obteniéndose 2 fuerzas que trabajan en conjunto para evitar las vibraciones. En caso de operar con corriente continua no es necesario utilizar espira de sombra debido a que el flujo magnético es constante y no genera vibraciones.
Armadura
Elemento móvil, cuya construcción es similar a la del núcleo, pero sin espiras de sombra. Su función es cerrar el circuito magnético una vez energizada la bobina, ya que debe estar separado del núcleo, por acción de un muelle. Este espacio de separación se denomina cota de llamada.
Las características del muelle permiten que tanto el cierre como la apertura del circuito magnético se realicen muy ràpido, alrededor de unos 10 milisegundos. Cuando el par resistente del muelle es mayor que el par electromagnético, el núcleo no logrará atraer a la armadura o lo hará con mucha dificultad. Por el contrario, si el par resistente del muelle es demasiado débil, la separación de la armadura no se producirá con la rapidez necesaria.
Simbologia
Rele termico
Los relés térmicos o relés térmicos de sobrecarga, son los aparatos más utilizados para proteger los motores contra las sobrecargas débiles y prolongadas. Se pueden utilizar en corriente alterna o continua.1​ Este dispositivo de protección garantiza:
-
optimizar la durabilidad de los motores, impidiendo que funcionen en condiciones de calentamiento anómalas.
-
la continuidad de explotación de las máquinas o las instalaciones evitando paradas imprevistas.
-
volver a arrancar después de un disparo con la mayor rapidez y las mejores condiciones de seguridad posibles para los equipos y las personas.
.jpg)
Partes de un rele termico
Los equipos suelen incorporar dos contactos auxiliares (uno normalmente abierto y otro normalmente cerrado) para uso en el circuito de mando y sus valores estándar están en torno a una alimentación de 660 Vc.a. para frecuencias de 50/60 Hz.
También actúa en el circuito de potencia, mediante un contactor asociado al relé térmico, que alimenta directamente al motor, a través de sus tres contactos principales. En la imagen de la izquierda se puede ver el relé con el contactor asociado aguas arriba.
Tal y como podemos ver en las imágenes este relé dispone de un selector de la intensidad de protección, el cual nos indica el rango de funcionamiento del relé ( por ejemplo un rango puede ser entre 1,6 hasta 3,2A de intensidad nominal.
Además, incorpora un botón de prueba (STOP), y otro para RESET.
En el siguiente esquema vemos el relé térmico (F2) y junto con su inclusión en el circuito de potencia y en el circuito de control.
Simbologia
.jpg)
Breakers
Contactor
Rele termico
Motor trifasico
Contacto normal cerrado del rele termico
Contacto NO
Pulsador Start
Contactor
Ley 1014 del 26 de Enero de 2006
La presente ley tiene por objeto: a) Promover el espíritu emprendedor en todos los estamentos educativos del país, en el cual se propenda y trabaje conjuntamente sobre los principios y valores que establece la Constitución y los establecidos en la presente ley; b) Disponer de un conjunto de principios normativos que sienten las bases para una política de Estado y un marco jurídico e institucional, que promuevan el emprendimiento y la creación de empresas; c) Crear un marco interinstitucional que permita fomentar y desarrollar la cultura del emprendimiento y la creación de empresas; d) Establecer mecanismos para el desarrollo de la cultura empresarial y el emprendimiento a través del fortalecimiento de un sistema público y la creación de una red de instrumentos de fomento productivo; e) Crear un vínculo del sistema educativo y sistema productivo nacional mediante la formación en competencias básicas, competencias laborales, competencias ciudadanas y competencias empresariales a través de una cátedra transversal de emprendimiento
Que se puede entender por "emprendedor".
Es una persona con capacidad de innovar; entendida esta como la capacidad de generar bienes y servicios de una forma creativa, metódica, ética, responsable y efectiva;
Motor Sincrónico.
Los motores síncronos son un tipo de motor de corriente alterna en el que la rotación del eje está sincronizada con la frecuencia de la corriente de alimentación; el período de rotación es exactamente igual a un número entero de ciclos de CA. Su velocidad de giro es constante y depende de la frecuencia de la tensión de la red eléctrica a la que esté conectado y por el número de pares de polos del motor, siendo conocida esa velocidad como "velocidad de sincronismo". Este tipo de motor contiene electromagnetos en el estátordel motor que crean un campo magnético que rota en el tiempo a esta velocidad de sincronismo Los motores síncronos son llamados así, porque la velocidad del rotor y la velocidad del campo magnético del estátor son iguales. Los motores síncronos se usan en máquinas grandes que tienen una carga variable y necesitan una velocidad constante.
.jpg)
Motor trifasico
Los motores trifásicos son motores en los que el bobinado inductor colocado en el estátor, está formado por tres bobinados independientes desplazados 120º eléctricos entre sí y alimentados por un sistema trifásico de corriente alterna.
El motor asíncrono, motor asíncrónico o motor de inducción es un motor eléctrico de corriente alterna, en el cual su rotor gira a una velocidad diferente a la del campo magnético del estator.
El motor asíncrono trifásico está formado por un rotor, que puede ser de dos tipos: a) de jaula de ardilla; b) bobinado, y un estator, en el que se encuentran las bobinas inductoras. Estas bobinas son trifásicas y están desfasadas entre sí 120º en el espacio. Según el teorema de Ferraris, cuando por estas bobinas circula un sistema de corrientes trifásicas equilibradas, cuyo desfase en el tiempo es también de 120º, se induce un campo magnético giratorio que envuelve al rotor cuando por estas bobinas circula un sistema de corrientes trifásicas, se induce un campo magnético giratorio que envuelve al rotor. Este campo magnético variable va a inducir una tensión en el rotor según la Ley de inducción de Faraday
En qué consiste la conexión en estrella
La conexión en estrella se designa por la letra Y. Se consigue uniendo los terminales negativos de las tres bobinas en un punto común, que denominamos neutro y que normalmente se conecta a tierra. Los terminales positivos se conectan a las fases.
En qué consiste la conexión en delta o triángulo
La conexión estrella-triángulo, arranque estrella-triángulo,conexión estrella-delta o arranque estrella-delta es un modo de conexión (en dos tiempos) para un motor trifásico, el cualse emplea para lograr un rendimiento óptimo en el arranque de dichos motores.
Qué es un motor monofásico
El motor monofásico universal o simplemente motor universal es un tipo de motor eléctrico que puede funcionar tanto con corriente continua como con corriente alterna Es similar a un motor en serie de corriente continua, aunque con muchas y variadas modificaciones
Motor Sincrónico.
Los motores síncronos son un tipo de motor de corriente alterna en el que la rotación del eje está sincronizada con la frecuencia de la corriente de alimentación; el período de rotación es exactamente igual a un número entero de ciclos de CA. Su velocidad de giro es constante y depende de la frecuencia de la tensión de la red eléctrica a la que esté conectado y por el número de pares de polos del motor, siendo conocida esa velocidad como "velocidad de sincronismo". Este tipo de motor contiene electromagnetos en el estátordel motor que crean un campo magnético que rota en el tiempo a esta velocidad de sincronismo Los motores síncronos son llamados así, porque la velocidad del rotor y la velocidad del campo magnético del estátor son iguales. Los motores síncronos se usan en máquinas grandes que tienen una carga variable y necesitan una velocidad constante.
Motor asícronico.
El motor asíncrono, motor asíncrónico o motor de inducción es un motor eléctrico de corriente alterna, en el cual su rotor gira a una velocidad diferente a la del campo magnético del estator.
El motor asíncrono trifásico está formado por un rotor, que puede ser de dos tipos: a) de jaula de ardilla; b) bobinado, y un estator, en el que se encuentran las bobinas inductoras. Estas bobinas son trifásicas y están desfasadas entre sí 120º en el espacio. Según el teorema de Ferraris, cuando por estas bobinas circula un sistema de corrientes trifásicas equilibradas, cuyo desfase en el tiempo es también de 120º, se induce un campo magnético giratorio que envuelve al rotor cuando por estas bobinas circula un sistema de corrientes trifásicas, se induce un campo magnético giratorio que envuelve al rotor. Este campo magnético variable va a inducir una tensión en el rotor según la Ley de inducción de Faraday
Qué es un servomotor de C.C.
Un servomotor es un motor eléctrico al que podemos controlar tanto la velocidad, como la posición del eje que gira (también llamada dirección del eje o giro del rotor). ... La mayoría de los servomotores que se utilizan son decorriente continua, pero también existen en corriente alterna.
Partes de un servomotor
Funcionamiento de un servomotor
Servomotores de rotación continua: se caracterizan por ser capaces de girar 360 grados, es decir, una rotación completa. Su funcionamiento es similar al de un motor convencional, pero con las características propias de unservo. Esto quiere decir que podemos controlar su posición y velocidad de giro en un momento dado.
Aplicaciones de un servomotor
En la práctica, se usan servos para posicionar superficies de control como el movimiento de palancas, pequeños ascensores y timones

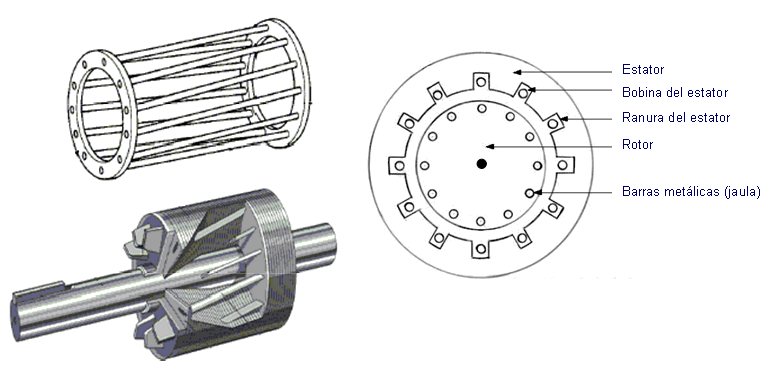

Características de un motor jaula de ardilla
Un rotor de jaula de ardilla es la parte que rota usada comúnmente en un motor de inducción de corriente alterna. Un motor eléctrico con un rotor de jaula de ardilla también se llama "motor de jaula de ardilla". En su forma instalada, es un cilindro montado en un eje. Internamente contiene barras conductoras longitudinales de aluminio o de cobre con surcos y conectados juntos en ambos extremos poniendo en cortocircuito los anillos que forman la jaula. El nombre se deriva de la semejanza entre esta pieza y una jaula de ardillas tradicional americana.
Tipos de arranques para un motor trifásico
Fundamentos de gestión empresarial
Breakers
Contactor
Rele termico
Motor trifasico
Contacto N.C.
Bombillo
Contacto N.A.
Contacto normal cerrado del rele termico
Contacto NO
Bobina
Este circuito tiene la funcion de invertir la rotacion de un motor trifasico automaticamente
Funcionamiento de cada elemento del circuito
Breakers: Tiene el funcionamiento de controlar la salida de energía, sin alterar la valencia de esta.
Contactor: Tiene la función de establecer una linea de contacto entre dos circuitos.
Rele termico: Tiene la funcion de cerrar el circuito si este se sobrecalienta.
Contacto N.C. del rele termico: Cumple la funcion de mantener seguridad mediante un contacto del rele termico.
Contacto N.O: cumple la funcion de mantener el funcionamiento del circuito.
Bombillo: Se encarga de demostrar la conexion o un fallo de esta en el circuito.
​
